1、了解板框過濾機的結構，掌握其操作方法；



　　2、熟悉自動板框壓濾機的構造和操作；



　　3、掌握過濾常數（K、qe、τe）的測定方法；



　　4、驗證洗水速率與過濾速率的關系。

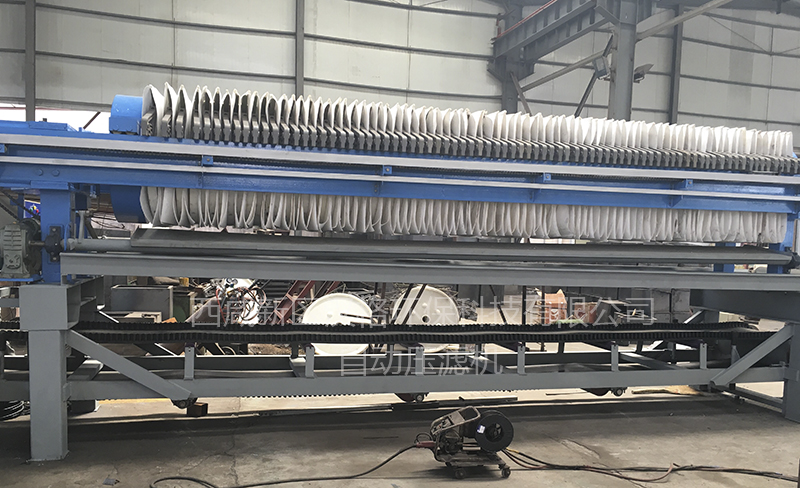

　　自動板框壓濾機實驗裝置



　　本試驗所用板框過濾機的整套裝置由調漿桶、清水桶、壓縮空氣系統、板框過濾機和貯液量筒組成。在調漿桶內配制一定濃度的碳酸鎂（MgCO3）懸浮液，用壓縮空氣將懸浮液送入板框過濾機進行過濾，調節閥門開度以維持恒壓過濾時所需要的恒定壓力，濾液流入貯液量筒計量，洗滌水同樣用壓縮空氣從洗水桶送至自動板框壓濾機進行洗滌，洗滌水也用也用貯液量筒計量其液量。實驗完畢拆卸自動板框壓濾機，將自動板框壓濾機內的濾渣放回調漿桶。



　　自動板框壓濾機實驗原理



　　過濾是以某種多控物質作為介質來處理懸浮乳液的操作。在外力的作用下，懸浮液中的液體通過介質的孔道而固體顆粒被截流下來，從而實現固液分離，因此，過濾操作本質上是流體通過固體顆粒通過床層的流動，所不同的是這個固體顆粒層的厚度隨著過濾過程的進行而不斷增加，故在恒壓過濾操作中，起過濾速率不斷降低。



　　影響過濾速度的主要因素除壓強差△p，濾餅厚度L外，還有濾餅和懸浮頁液的性質，懸浮液溫度，過濾介質的阻力等，故以應用流體力學的方法處理。



　　比較過濾過程與流體經過流動床的流動可知：過濾速度即為流體通過固定床的表現速度u。
