機械式板框壓濾機。從污泥壓濾機的自動化程度來看，普通污泥壓濾機污泥入料后，機械壓干，不少濾板松開需要手動操作，而自動化污泥壓濾機能實現濾板自動拉開，但泥餅又需要人工手動操作。高壓污泥壓濾機則能自動實現濾板拉開、泥餅卸載。有人說這技術不難實現，但難在有自動卸料裝置，污泥脫水后泥餅含水率高、有粘性，粘在濾板上任由自動裝置工作，也仍然無法自動卸載。泥餅含水率高、有粘性因此，污泥壓濾機自動化程度考驗的不是一方面的技術，而是對整個污泥壓濾機的綜合設計與運行性能。

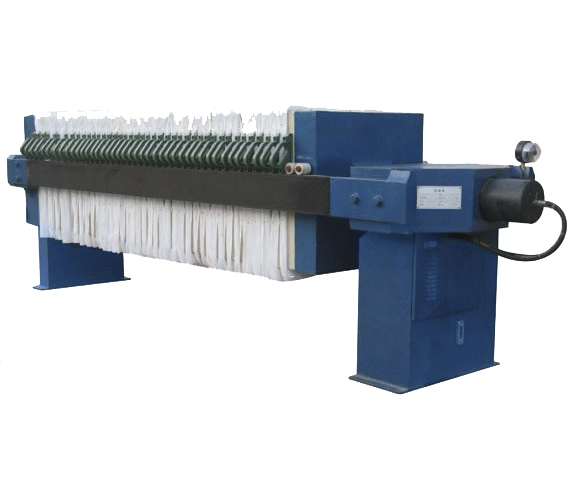

板框壓濾機由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。板、框兩側各有把手支托在橫梁上，由壓緊裝置壓緊板、框。板、框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室，在濾布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。
板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～0.6MPa，特殊的可達3MPa或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為320～2000mm，框厚為16～80mm，過濾面積為1～1200㎡。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不銹鋼、聚丙烯和橡膠等材料制造，石化五廠采用的是聚丙烯材質濾板。
板框壓濾機是很成熟的脫水設備，在歐美污泥脫水項目上應用很多。壓濾機將帶有濾液通路的濾板和濾框平行交替排列，每組濾板和濾框中間夾有濾布，用壓緊端把濾板和濾框壓緊，使濾板與濾板之間構成一個壓濾室。污泥從進料口流入，水通過濾板從濾液出口排出，泥餅堆積在框內濾布上，濾板和濾框松開后泥餅就很容易剝落下來，具有操作簡單，濾餅含固率高，適用性強等優點。
板框壓濾機為什么要用液壓壓力？
板框壓濾機液壓式壓力系統產生的壓力更能滿足設備的需要。板框壓濾機壓濾機如果要保證其正常的工作，就需要過濾室保持密閉高壓的環境，板框壓濾機產生這一個必要條件的就是必須要有一個強大的壓力，板框壓濾機而壓濾機以前的兩種形式壓力(既人力式壓力和機械式壓力)板框壓濾機高時也只能達到78兆帕，而液壓式壓力產生壓力范圍一下提高了幾十兆帕，板框壓濾機大了滿足壓濾機開始發展的需要。它為壓濾機大規模化鋪平了道路。
板框壓濾機液壓式壓力系統更加容易控制。液壓式壓力系統采用了全路段監控的作用，在液壓油的每一個關鍵部位都設計了監控、檢測的控制器，板框壓濾機這些控制器可以很好了將壓力時時刻刻轉化成電子信號，板框壓濾機這樣就可以試想設備上微機控制系統與液壓壓力系統之間的互換與交流，板框壓濾機從而達到了液壓系統的容易控制。這也就為液壓壓濾機智能化、板框壓濾機自動化創造了必要條件，為壓濾機未來的發展提供了立足點。
